Kernbohren durch dicke WändeVerlängerungen, Bohrkerne und Bohrungen tiefer als die Krone.
Ist ein Bauteil dicker als die Nutzlänge der Bohrkrone, wird in Etappen gebohrt: auf volle Nutzlänge, dann wird die Krone herausgezogen, der Kern abgebrochen und entnommen, eine Verlängerung mit demselben Gewinde aufgeschraubt und weitergebohrt. Nutzlänge plus Verlängerung sollten die Bauteildicke um etwa 20 mm übersteigen. Standard-Bohrkronen für Stahlbeton haben meist 400–500 mm Nutzlänge, Verlängerungen 200, 300 oder 500 mm – eine 600-mm-Wand bohren Sie mit einer 450-mm-Krone und 200 mm Verlängerung.
Das Wichtigste in 30 Sekunden
- Regel: Nutzlänge + Verlängerung ≥ Bauteildicke + etwa 20 mm.
- In Etappen: auf Rohrlänge bohren, Krone herausziehen, Kern abbrechen, Verlängerung aufschrauben, weiterbohren.
- Dasselbe Gewinde an Maschine, Verlängerung und Bohrkrone – meist 1 1/4" UNC.
- Decke: Der letzte Kern fällt nach unten – Bereich darunter absperren.
- Dicke Bauteile in Serie – eine längere Bohrkrone ist günstiger und einfacher als eine Verlängerung.
Nutzlänge der Bohrkrone – wie tief bohren Sie wirklich?
Die Nutzlänge ist der Teil der Bohrkrone, der ins Material eindringen kann – von der Segmentstirn bis dorthin, wo das Rohr in die Aufnahme übergeht. Sie bestimmt auch, wie viel Kern hineinpasst: Ein Kern, der länger als das Rohr ist, hat keinen Platz – ohne Kernentnahme geht es nicht tiefer.
- Etwa 20 mm ReserveDie Krone muss auf der anderen Seite durchbrechen, und die Aufnahme darf die Wandoberfläche nicht erreichen. Deshalb sollte die Nutzlänge (mit Verlängerung) etwa 20 mm größer als die Bauteildicke sein.
- Typische LängenNassbohrkronen für Stahlbeton haben meist 400, 450 oder 500 mm, Großbohrkronen 450–600 mm, Trockenbohrkronen für Mauerwerk 150–300 mm. Andere Längen werden auf Bestellung gefertigt.
- Verlängerung erhöht die ReichweiteEine Verlängerung mit 200, 300 oder 500 mm zwischen Maschine und Bohrkrone erlaubt tiefere Bohrungen, vergrößert aber nicht das „Fassungsvermögen“ des Rohrs – den Kern entnehmen Sie weiterhin nach jeder Nutzlänge.
Nutzlänge und Verlängerung für eine bestimmte Wand berechnet auch der Bohrkronen-Konfigurator – Bauteildicke eingeben, und er zeigt, ob eine Verlängerung nötig ist.
Tiefer bohren, als die Bohrkrone lang ist – Schritt für Schritt
- Auf Nutzlänge bohrenNass, mit gleichmäßigem Wasserfluss. Anhalten, bevor die Aufnahme die Wandoberfläche erreicht – das Rohr muss ohne Reißen aus dem Loch kommen.
- Krone herausziehen und Kern entnehmenDer Kern bleibt meist im Loch, am Fuß noch mit dem Beton verbunden. Einen Keil oder Flachmeißel in den Spalt des Segments schieben, den Kern abbrechen und entnehmen. Details im Abschnitt Bohrkern entfernen.
- Verlängerung aufschraubenDasselbe Gewinde wie Maschine und Bohrkrone. Gewinde vom Bohrschlamm reinigen und fest anziehen – eine lose Verbindung schlägt und lockert sich im Loch.
- Krone einführen und sanft anfahrenDie Krone fährt in das vorhandene Loch und wird darin geführt. Die ersten Zentimeter mit wenig Andruck bohren, bis die Segmente gleichmäßig am Grund aufliegen.
- Wiederholen bis zum DurchbruchNach jeder Nutzlänge den Kern entnehmen. Beim letzten Abschnitt den Andruck verringern – Kern und Kante auf der Gegenseite brechen leicht aus.
Bauteildicke – welche Bohrkrone und Verlängerung?
Auswahl nach der Regel „Nutzlänge + Verlängerung ≥ Dicke + 20 mm“, mit Bohrkronen von 400–600 mm und Verlängerungen von 200, 300 oder 500 mm.
| Bauteildicke | Benötigte Reichweite | Lösung | Kernentnahmen unterwegs |
|---|---|---|---|
| bis 380 mm | bis 400 mm | Bohrkrone 400 mm | 0 |
| 400 mm | 420 mm | Bohrkrone 450 mm | 0 |
| 500 mm | 520 mm | 450 mm + Verlängerung 200 mm oder Bohrkrone 600 mm (große Durchmesser) | 1 oder 0 |
| 600 mm | 620 mm | 450 mm + Verlängerung 200 mm | 1 |
| 700 mm | 720 mm | 450 mm + Verlängerung 300 mm | 1 |
| 800 mm | 820 mm | 450 mm + Verlängerung 500 mm | 1 |
| 1000 mm | 1020 mm | 600 mm + Verlängerung 500 mm oder Bohrkrone nach Maß | 1 |
| über 1000 mm | – | Bohrkrone nach Maß – anfragen | je nach Länge |
Wenn Sie viele Löcher durch dieselbe Dicke bohren, spart eine längere Bohrkrone Zeit: weniger Unterbrechungen für die Kernentnahme und eine Gewindeverbindung weniger. Eine Verlängerung eignet sich für einzelne dickere Bauteile.
Rechner für Verlängerung und Kern
Geben Sie Bauteildicke, Nutzlänge und Durchmesser der Bohrkrone ein. Wir berechnen die Verlängerung, die Zahl der Kernentnahmen und das ungefähre Kerngewicht.
Wie entfernt man einen Bohrkern aus Beton?
- Kern im Loch. Nach dem Herausziehen der Krone bleibt der Kern meist im Loch, am Grund noch mit dem Beton verbunden. Einen Keil oder Flachmeißel in den Spalt des Segments schieben und hebeln – der Kern bricht am Fuß. Einen langen oder schweren Kern mit einer Kernzange oder durch schrittweises Hebeln von mehreren Seiten herausziehen.
- Kern in der Bohrkrone. Kam er mit der Krone heraus und steckt im Rohr fest – Krone abschrauben, mit einem Gummihammer aufs Rohr klopfen oder den Kern von der Aufnahmeseite herausdrücken. Nie mit einem Stahlhammer auf den Grundkörper schlagen: Ein verbeultes Rohr schlägt und klemmt in den nächsten Löchern.
- Bewehrung im Kern. Ein durchtrennter Stab hält den Kern fester. Vorsichtig von mehreren Seiten hebeln – nicht mit der Maschine reißen, sonst brechen Segmente aus oder der Ständer wird herausgerissen.
- Decke. Beim Bohren von oben fällt der letzte Kern nach dem Durchbruch unter die Decke – Bereich darunter absperren oder den Kern von unten sichern. Beim Bohren von unten rutscht der Kern Richtung Bediener und Maschine – planen Sie, wie Sie ihn auffangen.
Das Gewicht zählt. Ein Kern Ø 140 mm mit 500 mm Länge wiegt etwa 18 kg, Ø 190 mm × 600 mm etwa 41 kg. Schwere Kerne zu zweit oder mit Kernzange entnehmen – Gewicht im Rechner ermitteln.
Langes Bohrloch – gerade und ohne Klemmen
- Ständer verankert und ausgerichtet. In einigen Dezimetern Tiefe bedeutet jedes Grad Abweichung einige Millimeter Achsversatz. Bei langen Bohrungen muss die Maschine im Bohrständer stehen, nicht in der Hand.
- Weniger Verbindungen, weniger Schlag. Jede Verlängerung bringt eine weitere Gewindeverbindung und einen längeren Hebel. Ein krummes Rohr, ein verschmutztes Gewinde oder ein zu langer Aufbau verursachen Schlag und Klemmen.
- Wasser über die ganze Tiefe. Aus einem langen Loch muss der Bohrschlamm herausfließen. Gleichmäßigen Durchfluss halten und die Krone ab und zu einige Zentimeter zurückziehen, um den Schlamm auszuspülen.
- Seitlicher Überstand der Segmente. Die Segmente sind breiter als das Rohr – dieser Freiraum lässt das Rohr frei im Loch laufen. Eine verschlissene Bohrkrone, deren Segmente bündig mit dem Rohr sind, klemmt im tiefen Loch am schnellsten. Mehr in der Antwort warum die Bohrkrone klemmt.
- Drehzahl unverändert. Eine Verlängerung ändert den Durchmesser nicht, der Gang bleibt also gleich – wählen Sie ihn nach der Drehzahltabelle.
Kann man von beiden Seiten der Wand bohren?
Ja – wenn keine Verlängerung vorhanden oder der Zugang von einer Seite eingeschränkt ist. Die Bohrachse muss dann genau auf die andere Seite übertragen werden (z. B. mit einer Pilotbohrung kleinen Durchmessers), und beide Maschinen müssen parallel stehen. Jede Abweichung hinterlässt in der Mitte eine Stufe, die das Durchführen und Abdichten des Rohrs erschwert. Bei wasserdichten und Brandschutzdurchführungen besser von einer Seite mit einer Bohrkrone passender Länge bohren.
Dicke Wände und Verlängerungen – Fragen und Antworten
Wie bohrt man tiefer, als die Bohrkrone lang ist?
Auf Nutzlänge bohren, Krone herausziehen, Kern abbrechen und entnehmen, dann eine Verlängerung mit demselben Gewinde aufschrauben und weiterbohren. Bei dicken Bauteilen besser gleich eine längere Bohrkrone wählen – siehe Tabelle der Bauteildicken.
Welche Verlängerung für die Bohrkrone?
Eine mit demselben Gewinde wie Maschine und Bohrkrone, z. B. 1 1/4" UNC, und so lang, dass Nutzlänge plus Verlängerung die Bauteildicke um etwa 20 mm übersteigen. Wir bieten Verlängerungen mit 200, 300 und 500 mm an. Das Gewinde prüfen Sie in der Gewindetabelle.
Wie entfernt man einen Bohrkern aus Beton?
Krone herausziehen, einen Keil oder Flachmeißel in den Spalt des Segments schieben und den Kern hebeln, bis er am Fuß abbricht. Dann von Hand oder mit einer Kernzange entnehmen. Nicht auf das Bohrkronenrohr schlagen – ein verbeulter Grundkörper schlägt und klemmt.
Was tun, wenn der Kern in der Bohrkrone klemmt?
Bohrkrone abschrauben und den Kern durch Abklopfen des Rohrs mit einem Gummihammer oder Herausdrücken von der Aufnahmeseite entfernen. Nie mit einem Stahlhammer auf den Grundkörper schlagen. Klemmt der Kern häufig, ist das Rohr verbeult oder die Segmente haben ihren seitlichen Überstand verloren.
Kann man von beiden Seiten der Wand bohren?
Ja, wenn keine Verlängerung verfügbar ist – aber die Bohrachse muss genau auf die andere Seite übertragen werden. Jeder Versatz hinterlässt in der Bauteilmitte eine Stufe, die die Rohrmontage erschwert.
Wie schwer ist ein Betonbohrkern?
Bei einer Betondichte von etwa 2,4 t/m³ wiegt ein Kern mit 140 mm Durchmesser und 500 mm Länge etwa 18 kg, ein Kern 190 mm × 600 mm etwa 41 kg. Beim Bohren durch Decken fällt der letzte Kern nach unten – der Bereich darunter muss abgesperrt werden.
Zum Thema: Kernbohren in Beton
Dieser Ratgeber gehört zum Leitfaden Kernbohren in Beton. Verwandte Artikel und Werkzeuge:
- Bohrkrone passend zur Kernbohrmaschine – Gewindetabelle – das Gewinde der Verlängerung muss zu Maschine und Krone passen.
- Bohrdurchmesser für Installationen – Dosen, Abwasser, Lüftung und Bohrkronenrechner.
- Drehzahl und Kronendurchmesser – Drehzahltabelle und Gangrechner.
- Bohrkronen-Konfigurator – Nutzlänge und Verlängerung für die Wanddicke.

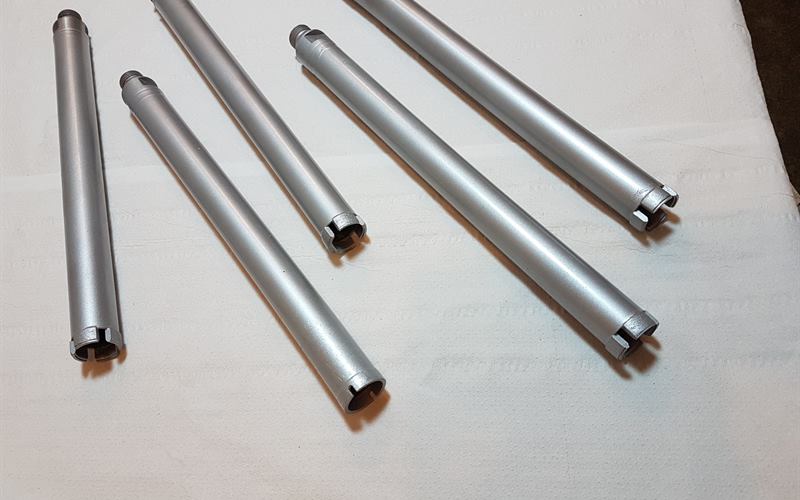

- Bohrkronenrohre – Grundkörper von Bohrkronen in verschiedenen Längen.
