Diamanttrennscheiben
Diamanttrennscheiben. Schneller schneiden, seltener wechseln.
Für Wandsägen, Fugenschneider, Trennschleifer und Natursteinsägen. Wir stimmen die Bindung auf Ihren Beton, Zuschlag und Bewehrung ab – so bezahlen Sie für geschnittene Meter, nicht für die Scheibe.
- Bindung für Ihr MaterialBeton, Bewehrung, Asphalt, Granit
- Testscheibeein Versuch auf Ihrer eigenen Baustelle
- Neubelegungneue Segmente, gleiches Stammblatt
- [EN 13236]Konformität – zu bestätigen
Scheibe wählen
Maschine, Material, Durchmesser – und die Scheibe passt
Markieren Sie, was Sie womit schneiden. Zu jedem Durchmesser zeigen wir die ungefähre Schnitttiefe. Die gewählte Scheibe fügen Sie mit einem Klick zu Ihrer Anfrage hinzu.
Keine Serie entspricht diesen Filtern. Wir fertigen auch Sonderausführungen – nennen Sie uns Maschine und Material, wir finden die passende Scheibe.
Nach einer Sonderausführung fragenGrößen
Typische Scheibengrößen nach Maschine
Durchmesser und Bohrung ergeben sich aus der Maschine, Segmenthöhe und -breite aus Material und Leistung. Die Tabelle zeigt den Marktstandard – Sonderausführungen werden individuell abgestimmt.
| Maschine | Durchmesser Ø D [mm] | Bohrung Ø d [mm] | Segment H [mm] | Schnittbreite T [mm] | Kühlung |
|---|---|---|---|---|---|
| Winkelschleifer | 115 · 125 · 180 · 230 | 22,23 / M14 | 7–10 | 1.8–2.8 | trocken |
| Trennschleifer | 300 · 350 · 400 | 20 / 25.4 | 10 | 2.8–3.5 | trocken / nass |
| Fugenschneider | 350 · 400 · 450 · 500 · 600 · 700 · 800 · 900 · 1000 · 1200 | 25.4 / 35 | 10–12 | 3.2–6.5 | nass |
| Wandsäge | 600 · 650 · 700 · 750 · 800 · 900 · 1000 · 1200 · 1600 | 60 | 10 | 4.2–5.5 | nass |
| Tisch- / Brückensäge | 300 · 350 · 400 · 500 · 600 · 800 · 1000 · 1200 | 25.4 / 50 / 60 | 10–15 | 3.0–7.0 | nass |
| Blocksäge (Naturstein) | 1600 · 2000 · 2500 · 3000 · 3500 | je nach Maschine | 15–20 | 9–14 | nass |
Typische Marktwerte, nur zur Orientierung. Genaue Spezifikationen stehen im Datenblatt der jeweiligen Scheibe, das wir mit dem Angebot senden.
Wie tief schneidet Ihre Scheibe?
Ungefähre maximale Schnitttiefe: (Scheiben-Ø − Flansch-Ø) / 2.
Schnitttiefe bis 330 mm
Mit Flansch Ø 140 mm. Die tatsächliche Tiefe hängt von Maschine und Schutzhaube ab.
Womit Maschinenführer zu uns kommen
Vier Probleme, die mehr kosten als die Scheibe
Jedes hat seine Ursache in der Wahl von Bindung, Segment oder Arbeitsparametern. Jedes lässt sich beheben.
-

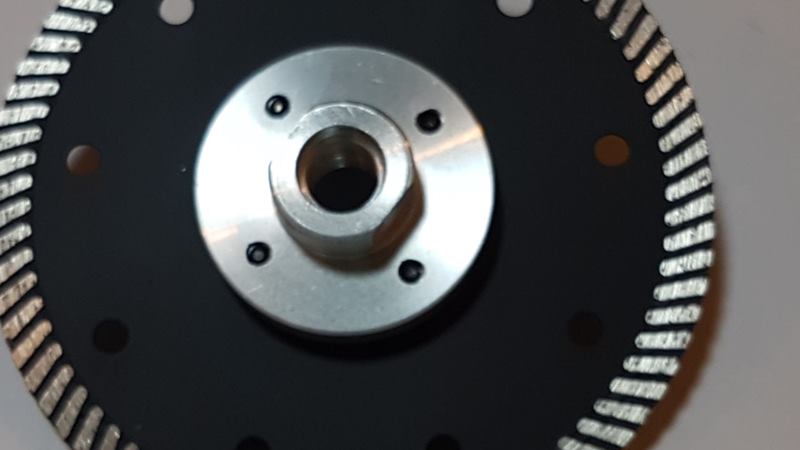

Die Scheibe schneidet nicht mehr
Ursache: Verglasung – die Bindung ist für den Zuschlag zu hart, die Diamanten werden stumpf und nicht freigelegt.
Lösung: eine weichere Bindung für harten Zuschlag; kurzfristig die Scheibe in abrasivem Material schärfen.
-
Langsamer Schnitt durch Bewehrung
Ursache: Korn mit geringer Schlagfestigkeit, zu niedrige Diamantkonzentration.
Lösung: ein Segment mit schlagfestem Korn und höherer Konzentration, nass schneiden.
-
Segmentverlust
Ursache: Überhitzung, Unterschneiden des Stammblatts in Asphalt, eine schwache Verbindung.
Lösung: Segmente mit Stammblattschutz, kontrollierte Kühlung, Festigkeitsprüfung jedes Segments.
-
Vibrationen und Rundlauffehler
Ursache: ein verbogenes oder überhitztes Stammblatt, falsche Drehzahl.
Lösung: Rundlaufprüfung, ein auf die Maschinenleistung abgestimmtes Stammblatt, Neubelegung mit Prüfprotokoll.
Die Bindung wählen wir nach einer Regel: hartes Material – weiche Bindung, abrasives Material – harte Bindung.
Interaktive Bindungsauswahl ausprobieren
Neubelegung von Diamanttrennscheiben
Segmente verschlissen? Das Stammblatt schneidet weiter.
Wir belegen jeden Scheibentyp auf dieser Seite neu – auch Fremdfabrikate. Neue Segmente aus eigener Produktion, Rundlaufprüfung und schriftliches Protokoll. Sie schicken uns die Scheiben, nachdem wir den Umfang vereinbart haben.
- Preis
- auf Anfrage, nach der Prüfung bestätigt
- Bearbeitungszeit
- 1–2 Werktage + Versand
Testscheibe
Testen Sie auf Ihrem eigenen Beton, bevor Sie eine Serie kaufen
Ein technischer Berater wählt eine Scheibe passend zu Ihrem Material und Ihrer Maschine, dann vergleichen Sie sie auf der Baustelle mit Ihrer heutigen Scheibe: m²/h und Meter pro Segment. Lieferbedingungen vereinbaren wir mit Ihnen.
- 01Material und Maschine beschreiben
- 02Wir wählen Bindung und Segment
- 03Direkter Vergleich auf Ihrer Baustelle
Wie wähle ich eine Diamanttrennscheibe für Beton?
Beginnen Sie mit der Maschine – sie bestimmt Durchmesser, Bohrung und Leistung. Dann das Material: Härte des Zuschlags und Bewehrungsanteil. Harter Zuschlag (Granit, Basalt) braucht eine weiche Bindung, abrasiver oder frischer Beton eine harte. Bei dichter Bewehrung zählen vor allem schlagfestes Korn und Nassschnitt.
Warum schneidet eine Diamanttrennscheibe nicht mehr?
Meist ist sie verglast: Die Bindung ist für das Material zu hart, die Diamanten werden stumpf und es werden keine neuen freigelegt. Kurzfristig hilft ein Schnitt in abrasives Material (Ziegel, Sandstein), dauerhaft eine Scheibe mit weicherer Bindung.
Was ist der Unterschied zwischen einer Asphalt- und einer Betonscheibe?
Asphalt ist weich, aber stark abrasiv. Eine Asphaltscheibe hat eine harte Bindung und Segmente, die das Stammblatt vor Unterschneiden schützen. Eine Betonscheibe hat eine auf den Zuschlag abgestimmte Bindung und Korn, das der Bewehrung standhält. Eine Verwechslung führt zu schnellem Verschleiß oder dazu, dass die Scheibe gar nicht schneidet.
Nass- oder Trockenschnitt?
Große Scheiben (Fugenschneider, Wandsägen, Tischsägen) laufen nass – Wasser kühlt das Segment und spült den Schlamm aus. Trockenschnitt heißt kurze Schnitte mit dafür ausgelegten Scheiben und Kühlpausen. Trockenschnitt erzeugt Staub – verwenden Sie Absaugung und Atemschutz.
Wie tief schneidet eine 800-mm-Scheibe?
Etwa die Hälfte der Differenz zwischen Scheiben- und Flanschdurchmesser. Auf einer Wandsäge mit einem Flansch von etwa 140 mm schneidet eine 800-mm-Scheibe etwa 330 mm tief. Prüfen Sie Ihre Konfiguration im Schnitttiefen-Rechner oben.
Entsprechen Ihre Scheiben der EN 13236?
[ZU BESTÄTIGEN: Konformität mit EN 13236, Kennzeichnung auf dem Stammblatt, Konformitätserklärung zum Download]
Kann eine verschlissene Scheibe neu belegt werden?
Ja, wenn das Stammblatt gerade und rissfrei ist und die Segmentsitze intakt sind. Wir tauschen die Segmente, prüfen den Rundlauf und stellen ein Protokoll aus. Zur Neubelegung von Diamanttrennscheiben.
